5707／5878　感應式讀卡機使用說明

母卡設定方法：
　將讀卡機拆開，背面有1、2之指撥開關，將1、2之指撥開關，往上撥至ON，

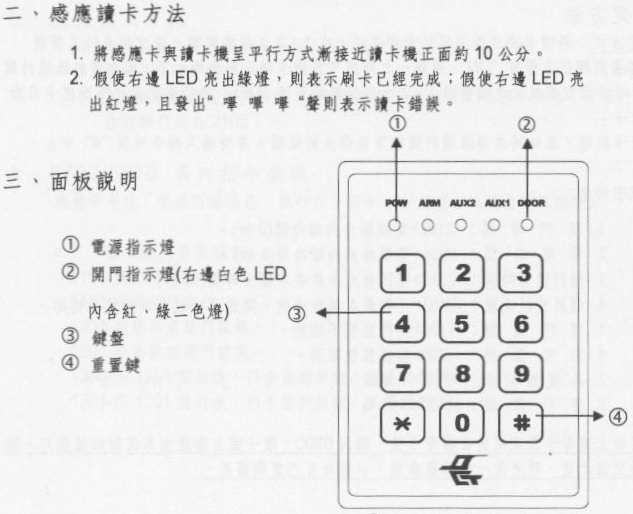

　將隨一之感應卡於讀卡機正面感應一下，面板 DOOR 紅綠燈持續閃爍，
　表示母卡設定成功，再將1、2之指撥開關，往下撥回至OFF，至此設定完成

系統初始值：
　1‧開門時間：<2102>電鎖輸出持續時間(2秒)。
　2‧警報時間：<2206>警報輸出持續時間(6秒)。
　3‧開門監視時間：<2310>開門後允許最長未關上時間(10秒)。
　4‧錯誤嘗試次數：<2403>允許最多錯誤次數，超過3次後會啟動警報接點。
　5‧開門監視：<1100>開門監視不啟動。
　6‧防盜監視：<1200>防盜監視取消。
　7‧具連線功能：<8900>不連線。
　8‧密碼位數：<4804>4位碼。

使用者可由上述母卡設定或於在讀母卡後，鍵入0800，讀卡機自動產生系統初始值設定，回到出廠設定值之後，再更改一些功能參數，以符合自己實際需要。
　　　　　　（執行 0800 只有系統資料歸零，已輸入之卡片資料沒有更動）

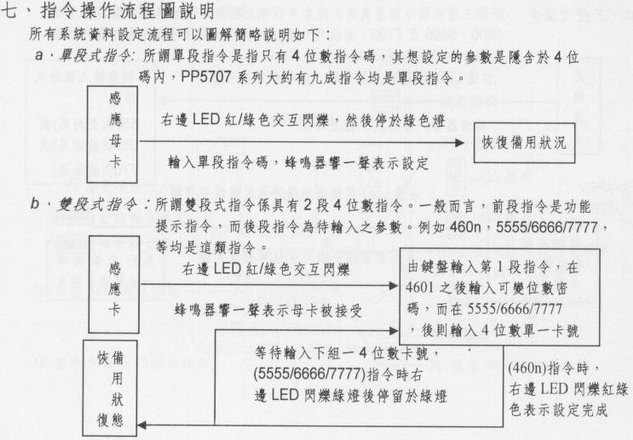

指令彙總：
　感應母卡後依據所需功能執行以下指令：
第一組
1100－關閉開門監視。
1101－啟動開門監視。
1200－關閉防盜開門監視。
1201－啟動防盜開門監視。
1300－若1201開啟後，門合法開啟後，可不必關門。
1301－若1201開啟後，門合法開啟後，必需關門。

第二組：輸出參數
21xx－設定開門秒數為xx秒(1-98秒)，xx=99時為常態輸出。
22xx－警報輸出門間為xx秒(1-98秒)。
　2200 表異常狀態不觸發警報。
　2299 表須等到合法讀卡或鍵碼才能解除警報。
23xx－開門監視時間為xx秒若開門後經xx秒未關，
　　　則警報輸出點動作-與1101配合使用。
24nn－錯誤嘗試次數(超過nn次則警報輸出動作)。

第三組：管制模式
2801－比對機號。
2800－不比對機號。
3000－全面禁止使用門禁系統。
3100－僅使用門密碼。
3200－僅讀卡。
3300－讀卡＋門密碼。
3400－單讀卡或單獨門密碼均可合法開門。
3610－讀母卡後按此功能碼，可立即開門。
3800－停止不管制模式。
3801－開啟不管制模式。

第四組：密碼參數
480x－設定使用密碼的位數1-8(x=位數)出廠值為4。
460n-xxx..－設定第n組(n=1-5)之密碼xxx..。
470n－刪除第n組(n=1-5)之密碼，n=0時為清除全部之密碼。
4700－刪除全部密碼。

增加卡片，讀卡帶入式：
　1‧感應母卡後，按 6333。
　2‧感應新卡，亮綠燈，即增加此卡片。
　3‧重複步驟 2，即可連續增加卡片。
　4‧欲結束請按＃字鍵。

刪除卡片，讀卡帶入式：
　1‧感應母卡後，按 7333。
　2‧感應卡片，亮綠燈，即刪除此卡片。
　3‧重複步驟 2，即可連續刪除卡片。
　4‧欲結束請按＃字鍵。

增加卡片，鍵入式：
　1‧感應母卡後，按 6888。
　2‧鍵入 6 位數新卡之卡號，綠燈閃爍，即增加此卡。
　3‧重複步驟 2，即可連續增加卡片。
　4‧欲結束請按＃字鍵。

刪除卡片，鍵入式：
　1‧感應母卡後，按 7333。
　2‧鍵入 6 位數感應卡之卡號，綠燈閃爍，即刪除此卡。
　3‧重複步驟 2，即可連續刪除卡片。
　4‧欲結束請按＃字鍵。

註：卡號之輸入為卡片上之後 6 碼
　例如－DVX 亂數編號感應卡卡號為 054761，則輸入 054761
　　　　GID 連續編號感應卡卡號為 0000071523 001,05987
　　　　　　逗號後補 0 成為 6 位數卡號，則輸入 005987
　　　　J 連續編號感應卡卡號為 J012345，則輸入 012345

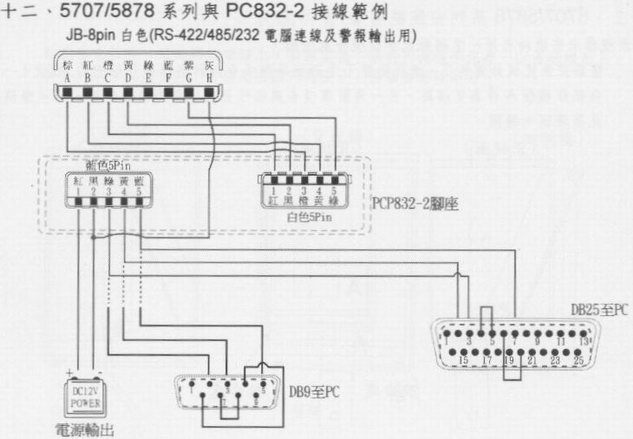

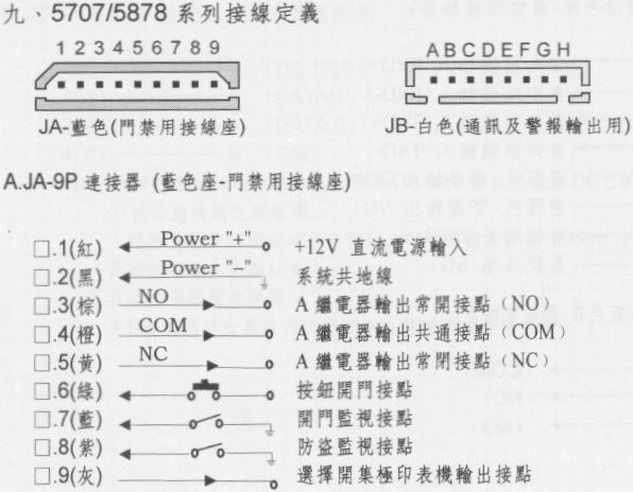

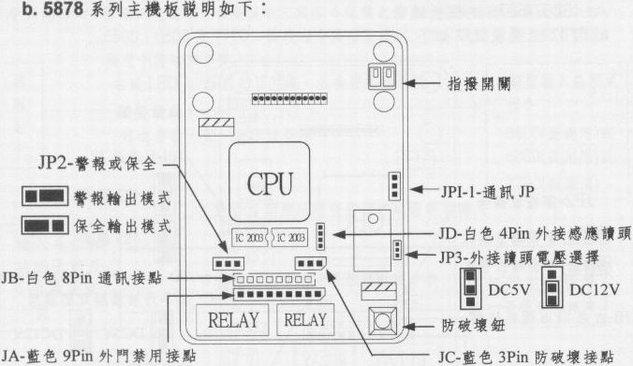

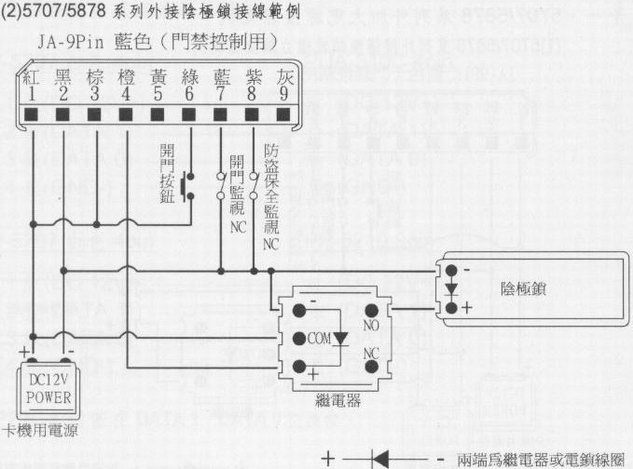

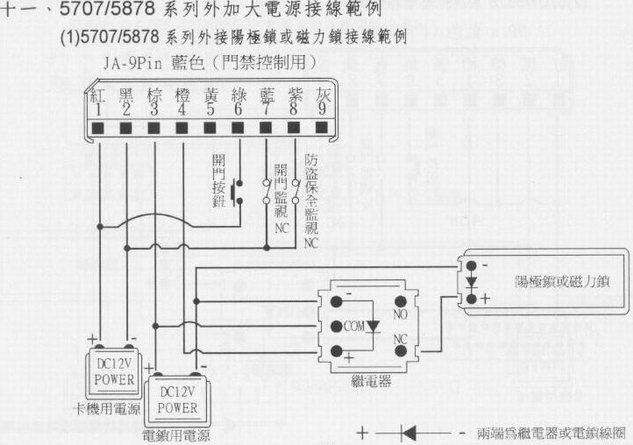

B JB-8P 連接器(白色座-通信用接線座)
　A(棕)←正向信號輸入(RxD+)
　B(紅)←負向信號輸入(RxD-)
　C(橙)→正向信號輸入(TxD+)
　D(黃)→負向信號輸入(TxD-)
　E(綠)－選擇性(警報輸出 COM)
　F(藍)－選擇性(警報輸出 NO)
　G(紫)→資料備妥(DTR+)
　H(藍)－系統共地(SG)

B JC-3P 連接器(藍色座-防破壞輸出)
　1(黃)→共通(COM)
　2(綠)→拆開導通(NC)
　3(藍)→正常導通(NO)

B JD-4P 連接器(白色座-供外接感應讀頭)
　1(紅)→(DC 12V+)
　2(黃)→(DATA 1)
　3(綠)→(DATA 0)
　4(黑)→(GND-)

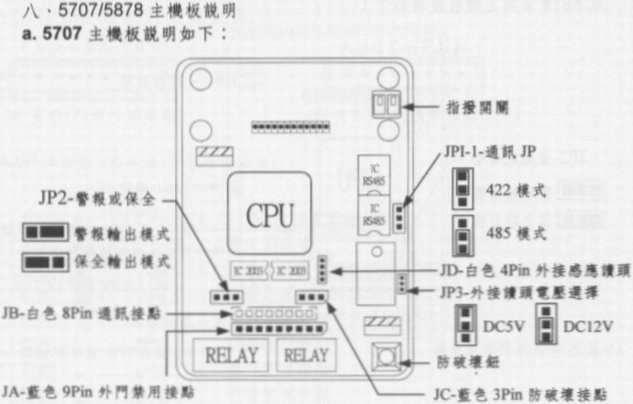

註：外接感應讀頭輸出電源出廠值為 DC 12V 若欲更改為 DC 5V 請在 JP3 做選擇。
　外接感應讀頭注意事項：
　1‧感應主機與讀頭或讀頭與讀頭之間距離至少在 100cm 以上。
　2‧請勿安裝在金屬材質上。
　3‧請使用穩壓變壓器。
　4‧RC 牆或金屬牆面正背面不可有讀頭或感應主機。

5707 系列外接感應讀頭接線說明：
　PP-5707 白色 4pin←－－－→PUA-310C 4pin
　1‧紅(DC 12V+)←－－－－→紅(DC 12V+)
　2‧黃(DATA 1)←－－－-－→白(DATA 1)
　3‧綠(DATA 0)←－－－-－→綠(DATA 0)
　4‧黑(GND-)←－－－－-－→黑(GND-)

　PP-5707 白色 4pin←－－－→PP-5210 9pin
　1‧紅(DC 12V+)←－－－－→紅(DC 12V+)
　2‧黃(DATA 1)←－－－-－→棕(DATA 1)
　3‧綠(DATA 0)←－－－-－→橙(DATA 0)
　4‧黑(GND-)←－－－－-－→黑(GND-)
　◎PPN 系列僅在 DATA 1、DATA 0 交換接

57075878 系列簡易故障排除：
　狀況一：卡片感應無反應，〝POW〞燈不亮。
　　1‧請檢查輸入電源是否正確，範圍為 DC11V～DC16V，正負不可相反。
　　2‧如電源正常，請將機器送修（或通知服務公司）。

　狀況二：卡片感應無反應，〝POW〞燈亮。
　　1‧請確認卡片是否為此機型所使用，如不是請使用正確之感應卡。
　　2‧請將主機離開牆面 10 公分，再測試感應，如可感應動作則為環境干擾所致。
　　3‧如無上述情形，請將機器送修（或通知服務公司）。

　狀況三：卡片感應後，亮紅燈，嗶嗶嗶三聲。
　　1‧卡號未輸入(讀母卡後，按 6666 再輸入 4 位數卡號或按 6888 再輸入 6 位數卡號)。
　　2‧正確卡號與卡片印刷卡號不符，請將卡片退回服務公司。

　狀況四：卡片感應後，綠燈恆亮，鎖不動作。
　　1‧此為設成讀卡加密碼模式(讀母卡後，按 3200 僅讀卡模式)。

　狀況五：卡片感應後，綠燈恆亮，鎖一直動作。
　　1‧請再感應一次，綠燈如熄滅鎖恢復，表示設定 ON/OFF 模式，請依需求更改
　　　動作時間(讀母卡後，按 21xx 需在綠燈熄滅的狀態下更改xx為動作時間 00~98)。

　狀況六：卡片感應後，綠燈閃爍，鎖卻不動作。
　　1‧請檢查動作時，電鎖端是否有動作電壓產生，如無則請維修電鎖。
　　2‧請檢查連接電鎖之線路有無斷線或鬆脫。
　　3‧請量感應主機之動作端是否有輸出 NO/NC。
　　4‧請將機器送修（或通知服務公司）。

　狀況七：感應卡無法新增至主機。
　　1‧請檢查是否已達最高人數限制。
　　2‧若未達最高人數，則必須先清除記憶體中的卡號(分三次清除)。

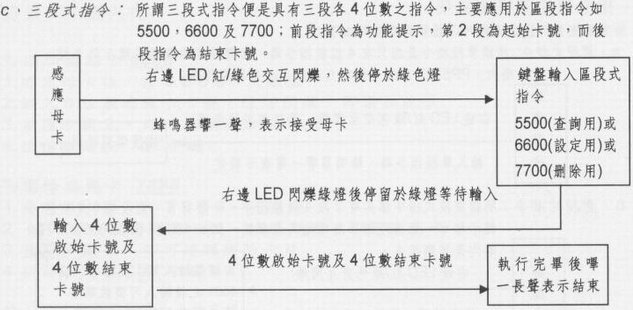

　　　感應母卡後，按 7700 0001 3000，清除：0001~3000 號，嗶聲後再執行下一項、
　　　　　　　　　按 7700 3001 6000，清除：3001~6000 號，嗶聲後再執行下一項、
　　　　　　　　　按 7700 6001 9990，清除：6001~9990 號，等嗶聲後即全部清除。

　　清除完畢後，需再將全部子卡新增至主機。

另類清除法：
清除記憶體中的卡號(分三次清除)。
　　　感應母卡後，按 0001，清除第一區之卡號，等嗶聲後，再執行下一項、
　　　　　　　　　按 0002，清除第二區之卡號，等嗶聲後，再執行下一項、
　　　　　　　　　按 0003，清除第三區之卡號，等嗶聲後，即全部清除。
清除記憶體中的母卡。
　　　感應母卡後，按 0007，清除此張母卡，等嗶聲後即清除完成。
　　　　　　　　　（需拆主機設定母卡，平時切勿使用）
